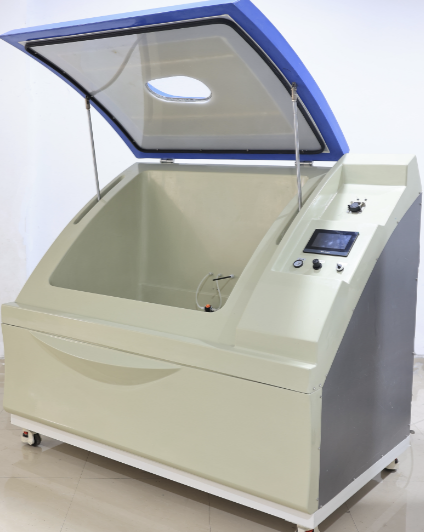

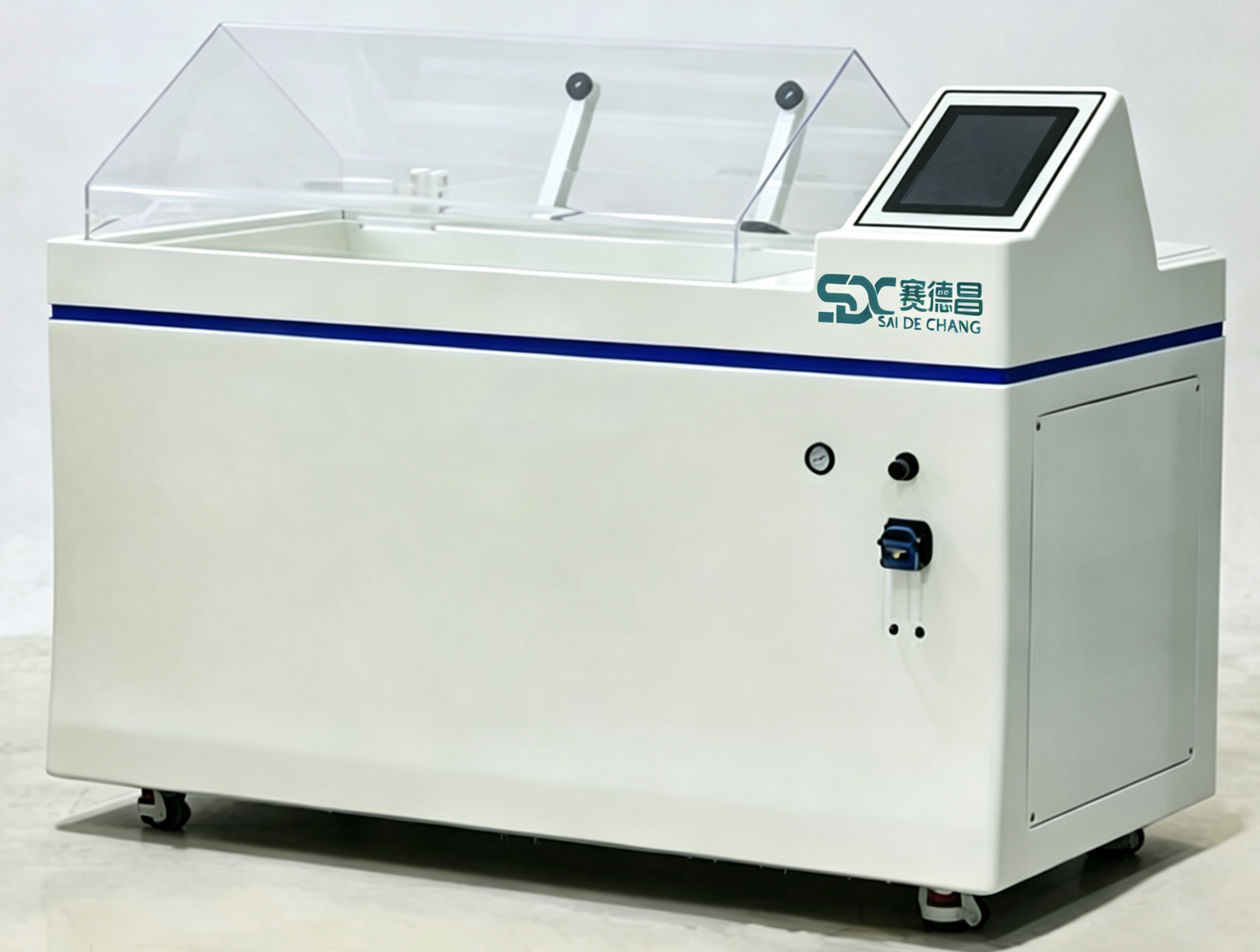

盐雾试验箱

     我公司研发设计的盐雾试验箱采用压缩气体成雾方式喷雾进行试验（根据试验容积的大小室内装有一只或多只喷雾装置，以满足试验需要）喷雾装置的功能是利用气源系统供给的高压空气从喷嘴中高速喷射产生的引射作用，在喷嘴上的喷气管出口处出现一股高速气流，并在喷嘴吸水管的上方产生负压，盐溶液在蠕动泵的作用下，按一定流量送至喷嘴，在喷嘴处被高速打碎成雾，被撞碎的细雾由喷嘴口飘出，扩散到工作室试验空间，形成一种弥漫状态，自然降落，进行盐雾腐蚀试验。

（1）箱体部分

 本盐雾试验箱内外胆均采用进口玻璃钢整体模压成型，具有重量轻、耐腐蚀、强度高、无渗漏、表面平整光滑、易清洗等优点。（注：钛板盐雾箱内胆为钛合金，外壳为316不锈钢喷漆。）    水密封形式使盐雾不至外溢（钛板盐雾箱采用密封圈密封），底部是升温加热装置，采用隔空夹道加热方式，使工作室升温快、温度均匀度高、稳定性好、精确度准。    盐雾箱顶盖采用进口塑料板模压成型，并设计成佳顶角120度顶角，不使箱内的冷凝水直接滴落在试品上（钛板盐雾箱顶盖也是钛合金制作）。

喷雾方式采用塔式喷雾或挂壁式喷雾塔喷雾，塔式喷雾塔放置于工作室的底部中心, 挂壁式喷雾塔挂在工作室右上侧。喷雾的材料为石英玻璃烧制而成，喷出的雾粒细小无结晶，盐雾呈自然沉降分布均匀。    试验箱的控制系统放置在箱体的右上方，用户操作方便。

箱体内部

 本盐雾试验箱内外胆均采用进口玻璃钢整体模压成型，具有重量轻、耐腐蚀、强度高、无渗漏、表面平整光滑、易清洗等优点。     水密封（橡胶密封）形式使盐雾不至外溢，底部是升温加热装置，采用隔空夹道加热方式，使工作室升温快、温度均匀度高、稳定性好、精确度准。     盐雾箱顶盖采用进口塑料板模压成型，并设计成*佳顶角120度顶角，不使箱内的冷凝水直接滴落在试品上。     喷雾方式采用二流体喷嘴，放置于工作室的底部中心或后壁，喷出的雾粒细小无结晶，盐雾呈自然沉降分布均匀。

（2）试验箱外部

集雾器：收集每次试验的喷雾量，每次50ml为高刻度。      隔绝水槽：利用水封原理，以避免盐雾外泄。      饱和空气桶：放置于控制箱底部，采用透明亚克力制成，功能在于空气由桶加温、加湿，使空气达到饱和湿度后至喷嘴喷雾。空气由底部进入，经过饱和桶内液体充分湿润和预热，喷雾效果更好，不易结晶堵塞喷嘴。      试验盖：屋顶式斜角120度透视盖，用于覆盖于试验箱上方结合为体。      调压阀：手动调节进气压力及喷雾压力。进气压力控制在0.4mPa；喷雾压力控制在0.07~0.17mPa。   （上述压力已在出厂前调整好，一般情况下用户勿需再调节）。      排气管：50mm口径管线.      排水管：16mm排水管，废水由此排出。

（3）控制系统

     试验箱温度控制器：控制试验箱温度，依标准温度设定。     饱和空气桶温度控制器：控制饱和空气桶温度。     计时器：可调式1min~9999.99hr 可任意设定试验所需时间，*后自动停机，附自动归零装置。     饱和桶加热：必须保证饱和桶内水位高于*低水位，否则会损坏设备。     电源开关：德力西万能转换开关，控制全机总电源。

（4）气源系统

     是由空气压缩机、调压阀、压力表、油水分滤器、电磁阀、喷雾发生装置及管路等组成。气源系统的作用是能连续供给试验箱喷雾所需的压力和清洁的空气。环境空气通过压缩形成高压后，经过油水分离、过滤、调压、进入空气饱和器进行预热。通过二次降压阀接至喷嘴，使喷嘴压力始终保持在稳定状态，保证盐雾试验顺利进行。

（5）盐水补给系统与喷雾装置

     由盐水箱，耐高温、耐腐蚀硅胶管、喷嘴等组成。高压气流通过喷嘴在吸水管口产生负压，行程虹吸作用将盐水箱中的盐水吸入喷嘴。经喷雾塔处理喷出工作室。

 （6）饱和桶进水系统

空气饱和器内加入纯水或去离子水，水位到位后报警器停止报警。如实验室有带压纯水，可直接将进水管道接入纯水供水管道内。如果实验室没有带压纯水可将进水管放入去离子水箱或纯水箱内，设备内有增压泵，自动将水泵入饱和桶内。不可直接接入自来水！

产品技术参数：

1.工作室温度范围：RT+5℃～60℃

2.饱和桶温度范围：RT+5℃～65℃

3.温度均匀度：≤ ±2℃   （空载时）

4.温度波动度：≤ ±0.5℃ （空载时）

5.温度偏差：±1.0℃

6.升温速率：RT→50℃ 小于45分钟（工作室）；RT→63℃ 小于45分钟（饱和桶）

7.仪器要求气源：干燥过滤的无水无油压缩空气，气压0.4～0.8Mpa

8.盐雾沉降量：1-2ml/80cm²·h
